Se você está montando uma rede doméstica ou infraestrutura de TI, entender as diferenças entre os cabos de rede RJ45 é fundamental para garantir estabilidade e alta velocidade.
Escolher o cabo errado pode limitar a sua taxa de transmissão de dados ou gerar interferências desnecessárias na sua conexão.
Quais são os tipos e categorias dos cabos de rede RJ45?
Os cabos de rede RJ45 são divididos por gerações de evolução tecnológica chamadas de CAT (Categoria). Cada categoria suporta frequências, velocidades e distâncias máximas distintas.
1. CAT5e (O Mais Popular)
- Velocidade: Suporta até 1.000 Mbps (1 Gbps).
- Distância: Até 100 metros.
- Uso: É a opção econômica mais comum para redes domésticas simples.
2. CAT6
- Velocidade: Suporta até 10.000 Mbps (10 Gbps) em até 50 metros ou 1 Gbps em 100 metros.
- Construção: Possui uma divisória interna em formato de “X” (cross-web) para reduzir a diafonia (crosstalk) e interferências.
- Recomendação: Excelente custo-benefício para redes corporativas e residenciais modernas.
3. CAT6a (Augmented)
- Velocidade: Suporta 10.000 Mbps (10 Gbps).
- Distância: Até 100 metros contínuos.
- Uso: Ideal para data centers e ambientes de alta demanda de dados.
4. CAT7
- Velocidade: Suporta de 10.000 Mbps a 40.000 Mbps.
- Distância: Até 50 metros (para frequências mais altas).
- Construção: Conta com blindagem individual por par e aterramento próprio contra interferências eletromagnéticas.
- Observação: Pouco recomendado para uso residencial devido ao custo elevado e exigência de conectores específicos.
5. CAT8
- Velocidade: Trafega de 25.000 Mbps (25 Gbps) a 40.000 Mbps (40 Gbps).
- Distância: Até 30 metros.
- Uso: Voltado exclusivamente para aplicações industriais e infraestruturas de data centers.

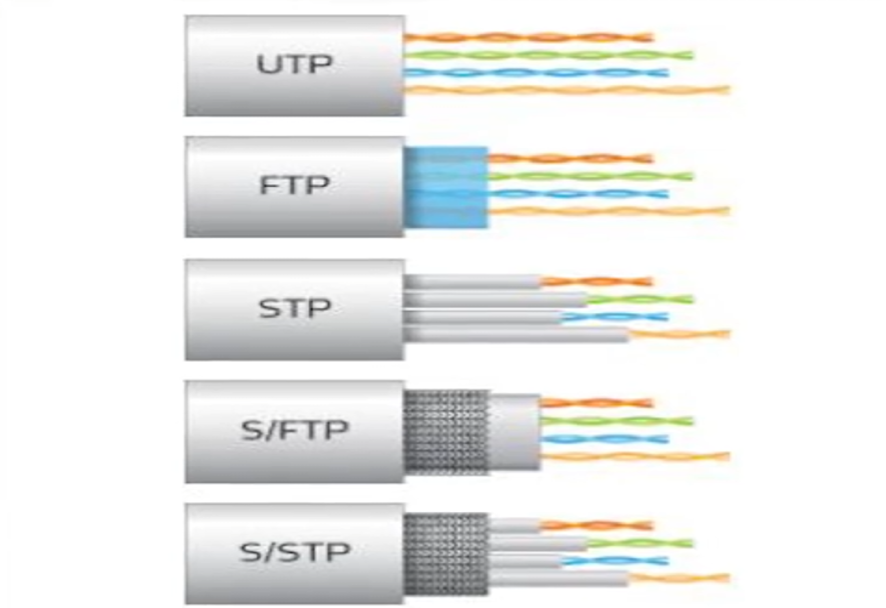

Entenda a blindagem: Cabos UTP vs. STP
Além das categorias, os cabos de rede RJ45 variam de acordo com o nível de proteção contra ruídos externos:
- Cabo UTP (Unshielded Twisted Pair): Par trançado sem blindagem. É o tipo mais utilizado em ambientes internos e residenciais, pois é flexível e fácil de instalar.
- Cabo STP (Shielded Twisted Pair): Par trançado com blindagem de fita metálica. Indicado para locais com muita interferência eletromagnética (próximo a cabos de alta tensão ou motores).
Como crimpar um cabo de rede RJ45 no padrão correto?
A crimpagem dos cabos de rede RJ45 exige atenção. É necessário seguir um padrão internacional normatizado para evitar perda de pacotes e interferências.

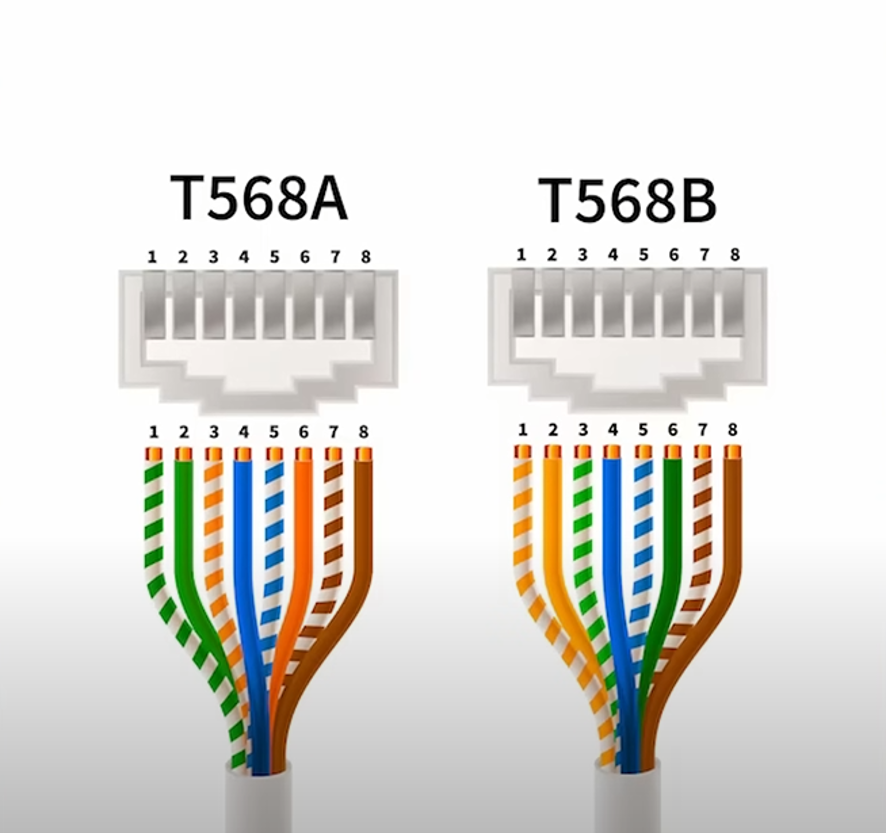

Existem dois padrões principais: o T568A e o T568B. A seguir, veja como organizar as vias no padrão T568A (contando da esquerda para a direita, com a trava do conector virada para baixo):
- Branco do Verde
- Verde
- Branco do Laranja
- Azul
- Branco do Azul
- Laranja
- Branco do Marrom
- Marrom
Dica de Especialista: Para novas instalações, dê preferência ao uso de cabos CAT6. Após finalizar a crimpagem com o alicate apropriado, utilize sempre um testador de cabo RJ45 para confirmar a continuidade e a ordem correta dos 8 fios.
